Torude painutamine

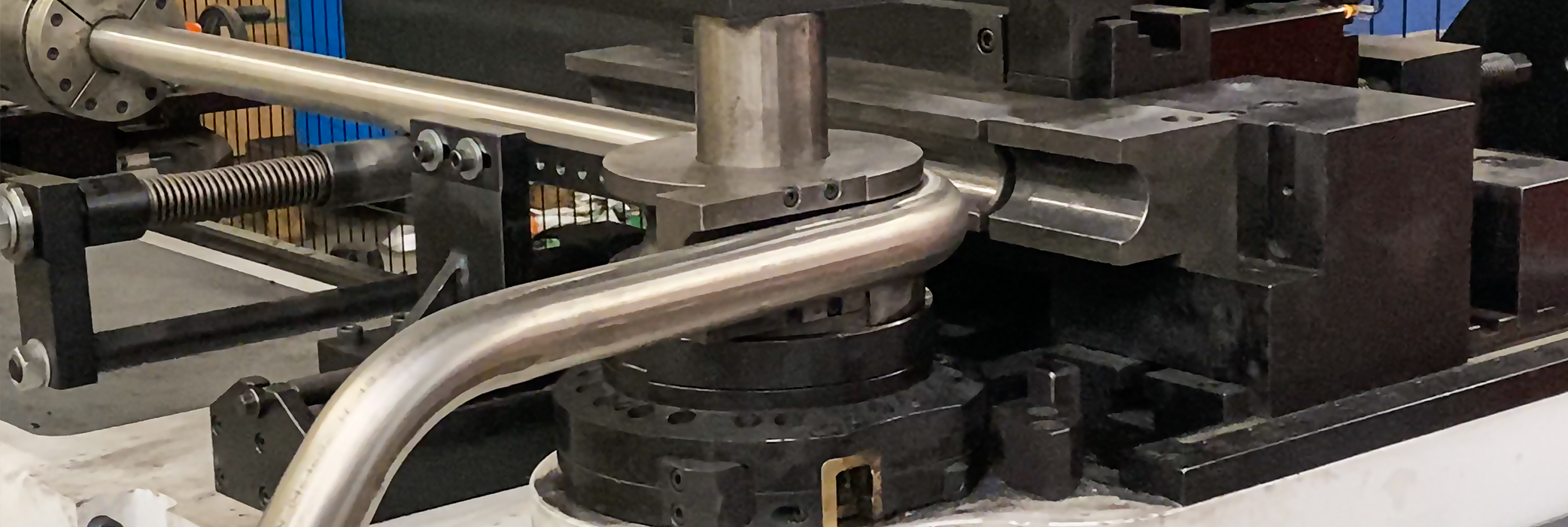

Pakume torupainutusteenust CNC mandrel torupainutuspingil ning NC mandrel torupainutuspingil. Nimetatud tööpinkidel toestab mandrel painutamise ajal toru seestpoolt, et saavutada väikese raadiusega painete puhul minimaalne deformatsioon ning parim painde kvaliteet. Painutamine toimub ümber painutustelje fikseeritud raadiusega tööriistaga (olemasolevate tööriistade loetelu leiate all olevast tabelist).

Mandrel painutuspingiga saab sõltuvalt kasutatavast materjalist painutada torusid raadiusega, mis on 1,5-kordne toru välisläbimõõt. Mida õhema seinaga on toru ja mida väiksem on painderaadius, seda keerukamat tööriista komplekti on vaja.

Pakume torupainutusteenust süsinik ja roosetevabast terasest torudele läbimõõduga 12 mm-60,3 mm ning ka nelikanttorudele.

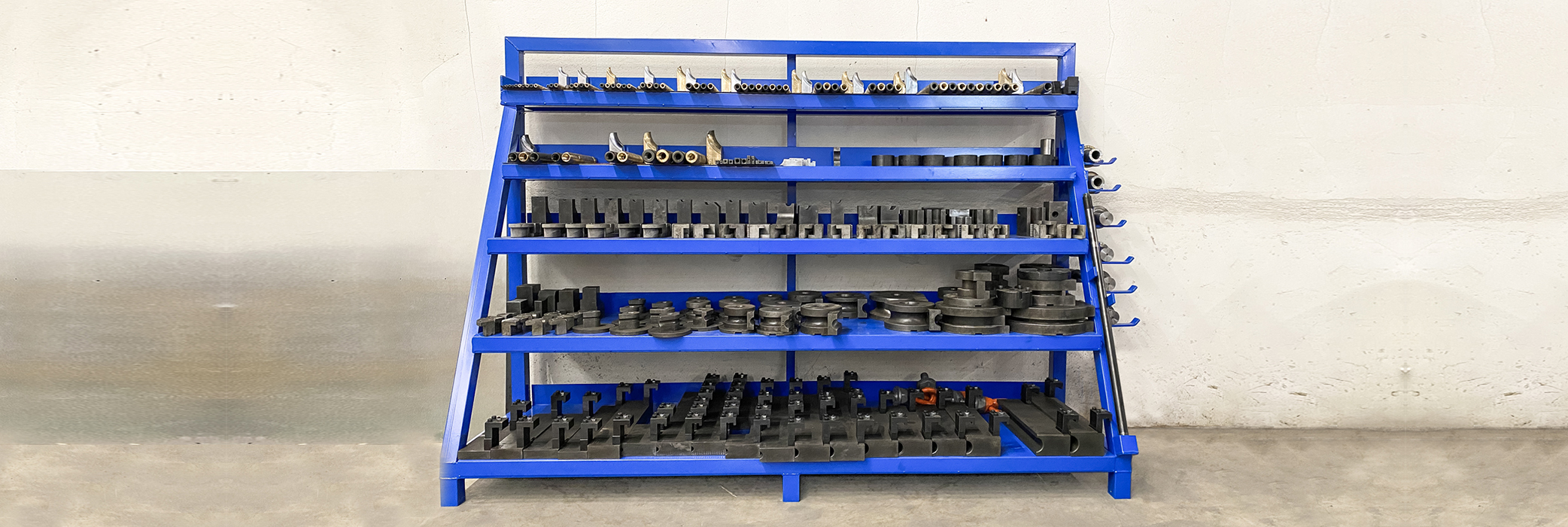

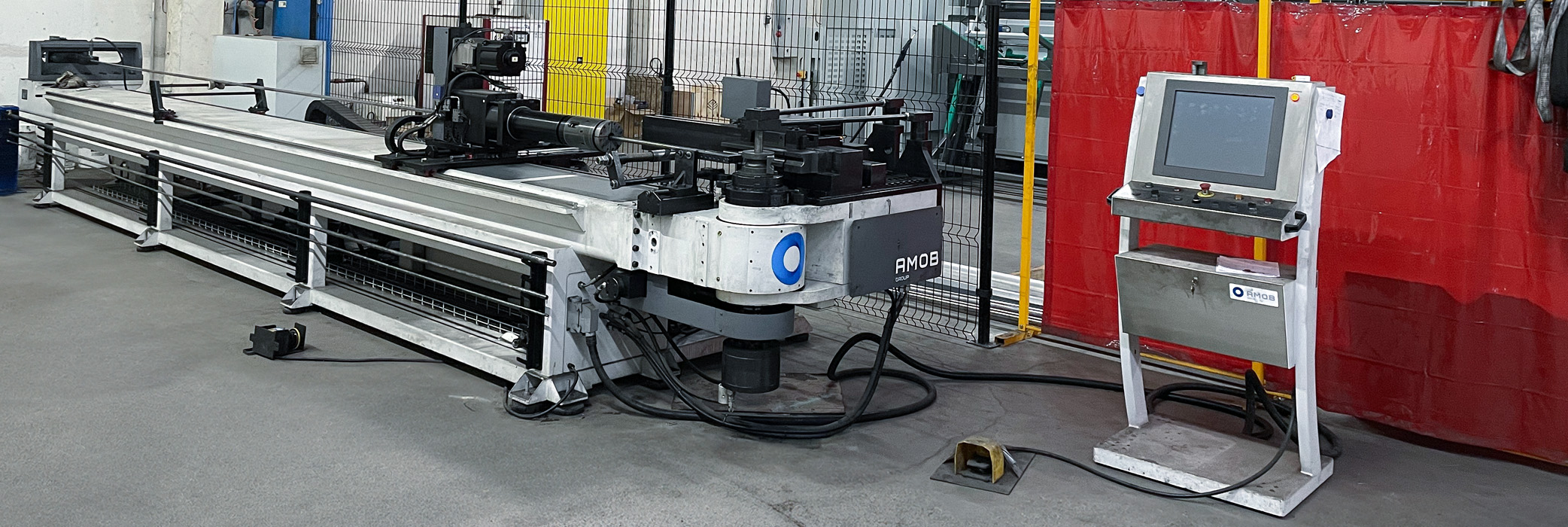

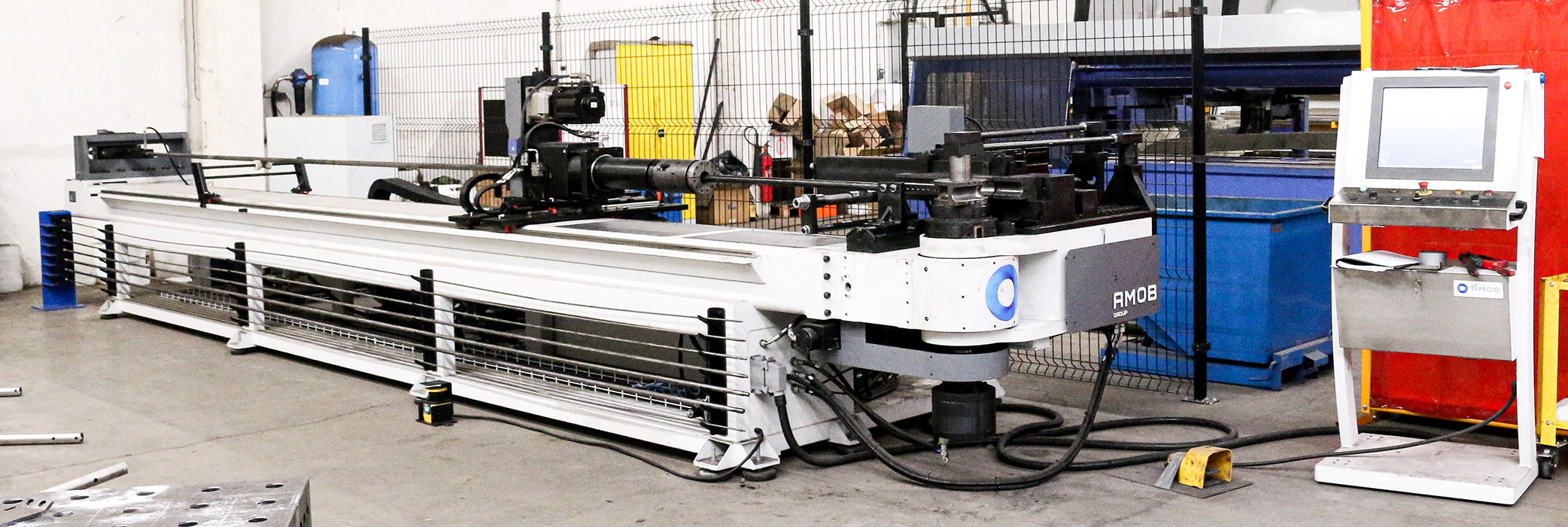

Olemasolevad tööriistad AMOB CH80CNC torupainutuspingile: Olemasolevad tööriistad Gelber-Bieger S-50 torupainutuspingile:

Toru mõõt	Painde raadius toru keskkohast (CLR):
12×1,5	24mm
14×2	28mm
15×1,5	30mm
16×1,5	32mm
17,2×2,4	34,4mm
18×1,5	36mm
19×1,5	38mm
20×1,5	40mm
21,3×2,7	42,6mm
22×1,5	44mm
25×1,5	50mm
25×2	50mm
26,9×2	53,8mm
26,9×2,3	53,8mm
26,9×3	53,8mm
30×1,5	60mm
30×2	60mm
32×1,5	64mm
32×2	64mm
33,7×2	67,4mm
33,7×2,3	67,4mm
33,7×2,6	67,4mm
33,7×3	67,4mm
38×1,5	76mm
38×2	76mm
40×2	80mm
40×2,5	80mm
42,4×1,5	84,8mm
42,4×2	84,8mm
42,4×2,6	84,8mm
42,4×3	84,8mm
42,4×3,2	84,8mm
45×2,5	90mm
48,3×2	96,6mm
48,3×2,6	96,6mm
48,3×3	96,6mm
50×1,5	100mm
60,3×2	120,6mm
60,3×3	120,6mm
Nelikanttorud
20x20x1,5	40mm
20x20x2	40mm
25x25x1,5	50mm
25x25x2	50mm
30x30x1,5	60mm
30x30x2	60mm
40x20x1,5	80mm
40x20x2	80mm
40x20x1,5	150mm
40x20x2	150mm
20x40x1,5	120mm
20x40x2	120mm
